药品电子监管码----赋码最佳解决方案（三）

索引：58
发布时间：2011-07-30
点击次数：
加入收藏
发表评论
语音阅读

【药盒印刷厂赋码最佳解决方案】

虎符电子监管码喷印方案是依托路歌公司在多年以来掌握的可变数据打印技术，针对不同的印刷方式和不同的承印物，

采用不同的多功能打印设备，灵活搭配各种墨水配置方案，彻底解决了电子监管码在各种生产方式下赋码困难等问题。

【设备组成】
LAGAL多功能打印系统 + 单张走纸平台 + 检测 + 剔除

【LAGAL多功能打印系统特点】
LAGAL MDPS-HP系列多功能喷印系统
采用HP喷头技术，研发多组DPBOX级联技术，支持12英寸宽幅打印。
每组DPBOX单元可控制1-4个喷头，单个喷头宽度为0.5英寸（12.7毫米）。
多个喷头之间实现无缝拼接，软件自控拼接精度。
提供独立式或中央供墨设计。
可用水性墨、隐形墨、荧光墨及各种HP认证墨水。
喷印高清晰点阵字体，打印分辨率高达600dpi*600dpi。
文字、数字类可变数据，喷印速度可达240米/分钟，效果清晰、美观。

打印速度	0.508m/s 600*600dpi
最高打印精度	600（x）*600（y）dpi
墨盒数量	1
打印宽度	0.5inch
墨盒控制技术	2.5代
电源输入要求	DC 3.3V，30V
主控芯片	32位+FPGA
介质前进方向	可选
数据缓冲区深度	16，348Byte
并口数据宽度	16bit/8bit可选
串口（USART）波特率	115200
打印脉冲频率	12Khz
硬件升级方式	ISP
认证	CE，ROHS

LAGAL SPT-UV系列多功能喷印系统
采用工业级压电喷头，研发多喷头级联技术，支持宽幅面打印。
使用UV紫外固化墨水，连续式大容量供墨设计。
最多可接6个打印单元，最大打印宽度为422毫米（单喷头70.36毫米）。
同时可以使用快干油性墨、溶剂型墨水。
适应材质广泛，可应用于票据、票卡、证卡、包装、标签等印刷行业。
最高打印精度：360X360dpi。
最快打印速度：360X180dpi 80米/分钟。

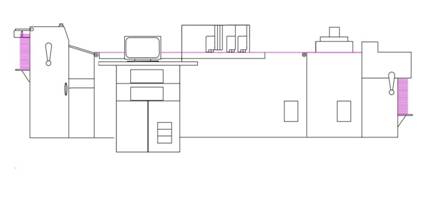

打印单元

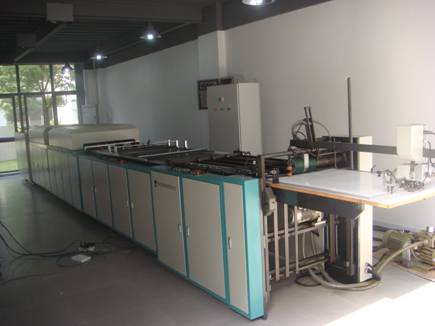

路歌PM900单张喷印系统

PM900单张走纸平台

喷墨控制台

型号：PM900

纵向进纸最大用纸尺寸	最小用纸尺寸：
长900×宽660mm	210×310mm
最高速度：120M/min	用纸厚度：60～400g/㎡
机器总长：1000mm(红外烘干+冷却)	走纸精度: ±0.2 mm
飞达自动给纸自动收纸	加长压球斜拉侧规定位
烘干：水性为红外烘干，UV为UV固化	真空吸附式输纸带

行业方案集锦：

适用范围	面向胶印机单张可变数打印（特别是药品一级包装）
主要承印物	各类纸张、或部分PET、OPP、PVC等
架设方式	离线单张平台打印
设备选择	墨水	烘干方式	条码打印速度	建议精度（dpi）
路歌MDPS	水性墨	红外烘干	小于100m/min	600*200/300/600
路歌SPT	UV墨	紫外烘干	80m/min	360*360/180

适用范围	面向表格轮转或商务印刷
主要承印物	纸类，重点为无碳纸、铜版纸、不干胶
架设方式	在线式，直接架设到印刷机上完成
设备选择	墨水	烘干方式	条码打印速度	建议精度（dpi）
路歌MDPS	水性墨/VB墨	红外烘干	小于110m/min	600*200/300
路歌SPT	UV墨	紫外烘干	85m/min	360*360/180

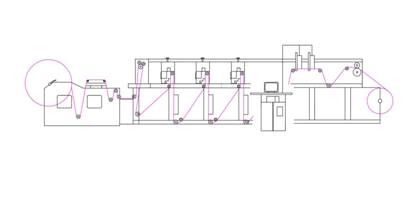

打印单元

打印控制

表格轮转印刷机

适用范围	面向标签印刷和窄幅印刷
主要承印物	薄膜、复合膜和不干胶、纸类等
架设方式	在线式
设备选择	墨水	烘干方式	建议速度	建议精度（dpi）
路歌SPT	UV墨	紫外烘干	70m/min	360*360/180

适用范围	面向凹印机、宽幅、中幅印刷机
主要承印物	各类薄膜、复合膜等
架设方式	在线式或离线架设到后工序生产线上
设备选择	墨水	烘干方式	建议速度	建议精度（dpi）
路歌SPT	UV墨	紫外烘干	70m/min	360*360/180

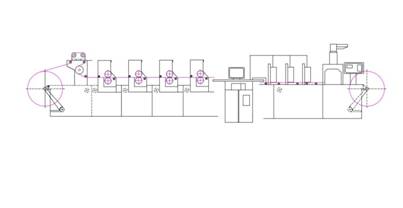

路歌在线式喷印系统：

喷墨控制

柔版印刷机

打印单元

方案优势：
直接架设，与传统生产同步，节省工序，节约成本；
使用多喷头级联组合，实现全面覆盖；
采用中央供墨系统，无需停机跟换墨水；高达1400ml墨量，适应生产效率；
出错报警装置，无需人工时刻看守；
加装条码检测系统，时刻监控条码喷印质量；
补号功能，实现生产无需停机。
免费升级，售后无忧。

适用范围	二、三药品包装赋码或制卡业
主要承印物	各类纸张、卡类
架设方式	离线单张平台打印、成品流水线架设
设备选择	墨水	烘干方式	条码打印速度	建议精度（dpi）
路歌PI	水性墨/VB墨	红外烘干	80m/min	600*200/300/600
路歌MDPS	水性墨/VB墨	红外烘干	小于100m/min	600*200/300/600
路歌SPT	UV墨	紫外烘干	80m/min	360*360/180

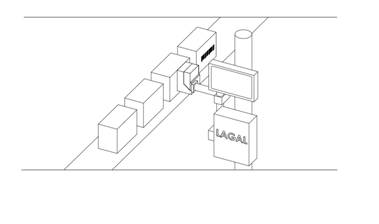

路歌PI喷印系统：

路歌PI

流水线

方案优势：
二级、三级包装喷码采用联机在线式赋码；
低投入，高效生产；
使用多喷头级联组合，实现全面覆盖；
采用中央供墨系统，无需停机跟换墨水；高达1400ml墨量，适应生产效率。
出错报警装置，无需人工时刻看守；
清晰喷印条码、文字、数字、生产日期、徽标等可变数据，无需二次贴标；
采取侧面喷印、垂直喷印方式，全方位进行赋码工作，喷码可读率近达100%；
加装条码检测系统，时刻监控条码喷印质量；
条码剔除装置，将剔除检测不合格包装。
免费升级，售后无忧。
